Внешняя скоростная характеристика двигателя внутреннего сгорания наглядно показывает некоторые его недостатки. Максимальная мощность достигается на так называемых номинальных оборотах, выше которых ДВС не раскручивают, он быстро изнашивается, а отдача падает. Крутящий момент, равный отношению текущей мощности к скорости вращению вала, распределён по кривой неравномерно. Часто он просто растёт с увеличением оборотов, а путём усложнения конструкции его стараются максимально выровнять и сместить в сторону малой частоты. Это непросто, поэтому многое возлагается на трансмиссию, преобразующую и увеличивающую момент. В идеале она должна быть бесступенчатой, то есть оптимизировать передаточное число при любой скорости. Так и работает вариатор. Это единственный тип трансмиссии, который близок к идеалу. Что такое вариатор на автомобиле поможет понять подробное рассмотрение его конструкции.
Почему именно вариатор
Прежде всего потому, что это автоматическая коробка передач. У КПП с ручным переключением остаётся всё меньше поклонников, обычно это спортсмены или люди, вынужденные экономить на каждой мелочи. Но не всякая автоматическая коробка обладает уникальными способностями вариатора.
- В англоязычной литературе вариаторы именуют CVT, что раскрывается как Continuously Variable Transmission. Именно так, единственный теоретически безразрывный поток тяги. Любая другая АКПП вынуждена плавно манипулировать двигателем, переключать генератор крутящего момента с одной пары шестерён на другую (условно, строго говоря, там не так всё устроено), а потом сглаживать неизбежные скачки с применением проскальзывания. Вариатор просто плавно переведёт свои конусы на другой режим.
- Множество дискретных передач даёт неизбежный рост объёма оборудования. Если заглянуть внутрь суперсовременной классической АКПП, например, где наворочены 8–9 передач, то от обилия зубчатых колёс зарябит в глазах. Вариатор тоже непрост, но два конуса, ремень и немного обвеса — только это составляет необходимый минимум при бесконечном количестве передаточных чисел.
- Автоматы были признаком относительно дорогого и сложного автомобиля. А уж если речь идёт о мотоцикле, то это вообще за гранью. CVT же ставят на любой дешёвый китайский мопед. Или на престижную Ауди, вариатору всё равно, он будет трудиться и станет уместен где угодно.
При таких достоинствах может возникнуть непонимание — а где это чудо было раньше. Кто заставил многие поколения автомобилистов вручную передвигать муфты с синхронизаторами и без них на протяжении столетия? Проблема именно в простоте. Полёты в космос для детей тоже кажутся предельно понятными, разогнаться и улететь. Но пришлось ожидать развития важных и сложных технологий, материалов, а также набить немало шишек на испытаниях. Это сейчас, когда всё уже получилось, многим известно, что такое вариатор в машине, а ремень на скутере могут поменять даже школьники, купив его на сэкономленные карманные деньги. К сожалению, на автомобилях до сих пор это не так.
Принцип действия и состав

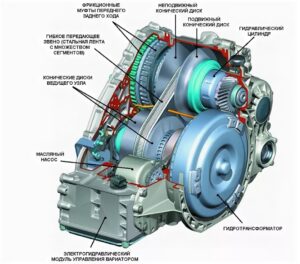

Принципиально вариатор образован двумя шкивами переменного диаметра. Поскольку передаточное число равно отношению действующих радиусов, по которым движется клиновой ремень, то его можно менять в широких пределах, сделав шкивы раздвигающимися и синхронно переставляя ремень на нужную траекторию. Это и определяет принцип работы вариатора и объём оборудования, относящегося к современному блоку автоматической бесступенчатой трансмиссии:
- ведущий и ведомый конические шкивы;
- ремень, набранный из металлических пластин с тонкими стальными лентами, иногда используется примерно такая же по форме цепь;
- гидротрансформатор на входе, состоящий из двух турбинных колёс и реактора, полностью аналогичен таковому в гидромеханической коробке;
- масляный насос, создающий управляющее давление рабочей жидкости;
- гидроблок, содержащий электрогидравлические клапаны, масляные магистрали и датчики давления, преобразующий электрические команды в перемещение исполнительных механизмов;
- фрикционные мокрые сцепления рабочего хода и реверса;
- дополнительные редукторы или главные передачи с дифференциалами;
- шаговый двигатель, он же степ-мотор, непосредственно занимающийся синхронным перемещением половинок шкивов;
- масляные фильтры тонкой и грубой очистки.
Иногда применяются дополнительные устройства, поскольку конструкции отличаются разнообразием, что связано как с компоновкой и инженерным подходом, так и с дальнейшим развитием бесступенчатого направления. Так, например, имеются коробки в гибридном исполнении, где кроме пары шкивов наличествует дополнительная двухступенчатая планетарная передача, заимствованная из классической АКПП. Такое решение заметно облегчает жизнь ремня и шкивов, не заставляя их работать с большим потоком мощности в крайних положениях, что может резко сократить ресурс. Добавочный редуктор автоматически переключает передачу по достижении определённой пороговой скорости, действуя как демультипликатор.
Важным элементом CVT является его рабочая жидкость — специальное вариаторное масло. Над обеспечением его свойств много потрудились, заменить его ничем нельзя, это надо знать при самостоятельном обслуживании. И чем оно качественнее — тем лучше, ресурс пока остаётся одним из самых слабых мест данной трансмиссии. Жидкость на уровне компромиссов сочетает многие с виду несовместимые свойства, основные из которых заключены в необходимости обеспечить смазку передающих большую мощность пар трения ремня о шкивы при одновременном исключении проскальзывания. Любое трение выделяет тепло, масло разогреется, потеряет свойства, и весь узел будет непоправимо разрушен. Частично проблему решает масляный радиатор, но перегрев остаётся основной страшилкой к применению вариаторов в тяжёлых условиях.
Обслуживание и уход
Именно замена масла станет главным фактором продления межремонтного пробега. Можно смело рекомендовать его замену каждые 30 тысяч километров, так оно постоянно будет находиться в тонусе, хорошо промывать каналы и механизмы, беречь поверхности трения и подшипники. Как только масло утратит какие-то качества или загрязнится, начнётся лавинообразный процесс гибели сбалансированного организма клиноременной передачи. А ремонт пока ещё очень дорог. Ремень, шкивы и элементы гидроблока своим ценником способны надолго отбить желание покупать машины с CVT, и никакие достоинства никого не убедят.
К обслуживанию можно отнести и стиль езды на вариаторной трансмиссии. Она очень не любит крайностей. Да, низкие старты в духе двухпедального лонча, буксировка и перемешивание густой грязи не для этого механизма. Можно не сомневаться, что он так умеет, но, скорее всего, недолго. И если уже зажглась лампочка перегрева — значит, масло надо менять и больше так не поступать.
Достоинства и недостатки вариатора
Все преимущества группируются вокруг бесступенчатого характера выбора передачи, как главного принципа работы вариатора:
- полная незаметность переключений без принятия специальных мер, заметить смену чисел можно только по положению стрелки тахометра, отсюда комфорт и отсутствие разрушающих рывков в трансмиссии;
- возможность всегда выбрать самый оптимальный режим мотора для данной скорости и степени нажатия акселератора, не затуманенный дискретным характером всех прочих коробок;
- прогнозируемость работы, быстрые реакции на управление тягой, возможность реализации широкого набора стилей вождения, хорошая адаптация под водителя;
- минимальные потери на трение в трансмиссии, отсюда дополнительная экономия топлива;
- сберегающий режим для двигателя, который всегда находится в нужном диапазоне оборотов;
- ровная тяга в условиях пониженного сцепления с дорогой, отсутствие провокаций на срыв в скольжение, малая потеря скорости при мобилизации повышенного крутящего момента;
- лёгкость выполнения экологических норм за счёт простоты выбора режимов мотора;
- широкий диапазон передаточных чисел, особенно в гибридном исполнении;
- максимальное использование мощности при динамичном разгоне;
- компактность и малая масса всей конструкции.
Без недостатков не бывает, а их у CVT немало, и они также определены тем, как работает вариатор, и какие сложности возникают у его конструкторов:
- проблемы с передачей большой мощности, несмотря на проникновение бесступенчатых передач даже в премиальные сегменты, до грузовиков такие трансмиссии ещё не добрались и вряд ли доберутся;
- некоторая психологическая монотонность разгона на максимуме, когда мотор выходит сразу на номинальные обороты, на которых и зависает, приходится даже делать искусственное разбиение на виртуальные передачи, имитируя дискретное переключение;
- недостаточная долговечность ремня и шкивов, с чем производители пытаются бороться с переменным успехом;
- высокая цена вариаторного масла, этот недостаток постепенно нивелируется, да и остальные масла недёшевы;
- склонность к перегреву в предельных режимах;
- проблемы с буксировкой прицепов и движением при повышенном сопротивлении со стороны дороги, подъёмы и глубокая грязь;
- высокая цена деталей при ремонте.
Можно сказать, что новая машина с CVT порадует водителя однозначно, но по мере выработки ресурса сомнения усиливаются, начинаются более реальные размышления на тему вариатор, плюсы и минусы. Что усугубляется пока ещё низкой популярностью вариаторных комплектаций на вторичном рынке.
Неисправности и ремонт
Починить вариатор «на коленке» вряд ли получится. Потребуются хорошие знания матчасти, набор инструмента и приспособлений, немалый опыт и владение вопросами приобретения запчастей и ремкомплектов. Хотя наиболее распространённые модели уже достаточно изучены. Как и причины выхода трансмиссии из строя:
- утратившее свои качества масло при несвоевременной замене нарушает работу гидроблока, ремень проскальзывает, разрушает поверхность шкивов, и начинаются рывки при работе;
- иногда срезаются механические детали из-за стремления производителей к компактности;
- не отличаются долгим сроком службы подшипники, особенно при работе с грязным маслом;
- отказывает маслонасос, особенно его регулирующий клапан;
- очень быстро выходят из строя механизмы после ремонта, если были использованы рыночные запчасти низкого качества, в случае вариатора эти трюки не проходят и заканчиваются однозначно плохо;
- при ремонте не были заменены шкивы или была некачественно выполнена их шлифовка, которая и так не всегда помогает.
Сервис вариаторов вообще больная тема. Мало кто способен грамотно выполнить все дефектовки и процедуры. И если механика многое простит, то бесступенчатый автомат нуждается в комплексном подходе, а это достаточно дорого по запчастям, даже если к высокой цене за работу автомобилистов уже приучили классические АКПП.
После обзора вариаторной техники становится понятней, что такое вариатор на автомобиле. Возможно, это отметёт многие опасения, ведь в целом преимущества CVT всё равно перевешивают его немногие ещё не изжитые минусы. И неуклонное повышение числа машин с этим типом трансмиссии тому подтверждение.
