Аэрография… Если кисть — малярная или художественная — знакома человечеству не одну тысячу лет, валик используют уж точно больше ста лет, а вот рисовать воздухом додумались относительно недавно. И дело в том, что для аэрографии необходимо создать поток воздуха с постоянным давлением, чтобы краска ложилась предсказуемо и равномерно.
При несоблюдении этого условия форма так называемого факела — то есть той самой «воздушной кисти» будет хаотично меняться, и нарисовать что-то такой «кистью» будет проблематично. Причем дело не только в постоянной смене формы: при переменном давлении неизбежны «плевки», которые способны испортить всю работу.
Отсюда видно, что создание равномерного потока воздуха — задача первостепенная, и решает ее компрессор для аэрографа. В продаже есть множество моделей компрессоров — разной мощности, по разной цене, но все они относятся к одному из двух типов.
Мембранные компрессоры
Простейший тип, самый дешевый, давление создается за счет колебания мембраны. Причем в силу особенностей конструкции оно не будет постоянным, постепенно возрастая. В зависимости от модели создает давление от 2 до 3,5 атмосфер, запаса мощности хватает на подключение только одного аэрографа. Впрочем, для небольших работ этого бывает вполне достаточно.

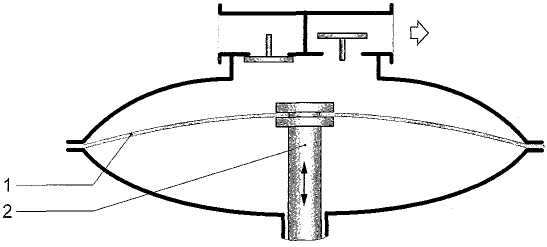

1. Мембрана
2. Шток.

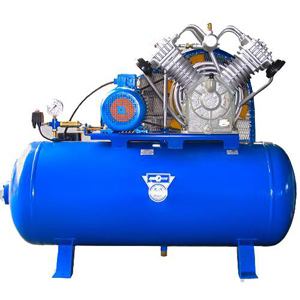

Поршневые компрессоры
Давление создается как в велосипедном насосе: за счет перемещения поршня в цилиндре. Это дает значительный запас по мощности, а значит, делает возможным подключение нескольких аэрографов. Еще из плюсов — компактная конструкция, из минусов — высокая цена.
Этот тип делится на два подтипа: безмасляные компрессоры обходятся, согласно названию, без смазки. Это означает отсутствие необходимости в уходе за ними, а еще они дают чистый воздух без примеси паров масла, что может быть критично для рисунка.
Поршневые масляные компрессоры имеют большую мощность, длительность непрерывной работы наибольшая из всех типов компрессоров, но они требуют обязательного регулярного ухода.

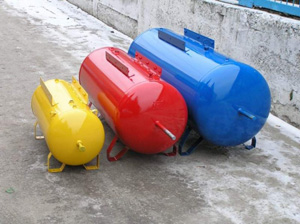

Ресивер
А куда, собственно, поступает воздух? Компрессоры работают импульсно — толчками. Для рисования это неудобно, поэтому в состав более-менее стационарных аэрографов входит помимо насоса буферная емкость, куда воздух накачивается компрессором в его естественном ритме, и откуда с более-менее постоянным давлением подается на выход. Эта емкость называется ресивером и может иметь практически любой осмысленный объем. Ограничен он, по большому счету, только мощностью насоса и количеством потребителей сжатого воздуха. Опыт самодельщиков говорит о том, что достаточно примерно 20-литровой емкости. Поскольку она должна выдерживать давление в районе 3 атмосфер, необходимо выбрать качественную, добротную емкость — некоторые предпочитают сварить ее самостоятельно.

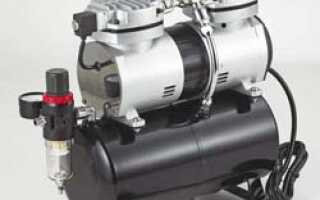

Мини-компрессор для аэрографии
Если есть необходимость поработать на выезде, то понятно, что тащить с собой бочку с воздухом — не самая удачная мысль. Логичным кажется использование максимально компактного, можно даже сказать, что это должен быть мини-компрессор для аэрографа, и лучший для такого применения вариант — безресиверный безмасляный. Давление он создает небольшое, в районе 1,6 атмосферы, и возможности сменить режим давления нет, поэтому подключить к нему можно только один аэрограф, да, в принципе, в поле или в ограниченном пространстве больше и не нужно. Еще достоинство — работает он почти бесшумно, но, правда, есть у него и недостатки. Такой компрессор быстро нагревается, и его приходится отключать, чтобы он остыл. За один цикл он позволяет обработать поверхность, равную по площади листу формата А2.
Для дома, для семьи

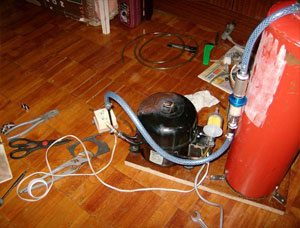

А что делать, если покупка компрессора выглядит неоправданной по стоимости относительно решаемых задач? Ну, например, новичку приобретать недешевый аппарат чтобы использовать его всего однажды, смысла особого нет. Зато вполне приемлемый и недорогой компрессор для аэрографа можно собрать своими руками.
Для этого потребуются:
- работающий компрессор от холодильника — лучше от импортного, они потребляют меньше электричества и производят меньше шума
- ресивер, он же емкость для воздуха — это может быть гидроаккумулятор от водяного насоса или даже огнетушитель
- аварийный клапан с манометром и реле давления (РДМ-5)
- переходники, штуцеры, фильтры, трубки, хомуты.
Общая схема выглядит так: выход компрессора подсоединяется ко входу ресивера, где установлен клапан, чтобы воздух не уходил обратно к насосу. На выходе ресивера установлен аварийный клапан с манометром — для стравливания лишнего воздуха на случай отказа автоматики в лице реле давления. На входе и выходе насоса необходимо установить воздушные фильтры (особенно актуально при использовании масляных насосов).
Все соединения, выполняемые гибкими трубками, необходимо усилить с помощью хомутов, чтобы избежать потерь давления. Конкретная реализация зависит от того, какие детали имеются в вашем распоряжении, но без перечисленных компонентов получится что-то очень сомнительное.
Необходимо обработать поверхности, склонные к коррозии, антикоррозийным составом, и тщательно очистить, насколько это возможно, воздушный тракт от опилок и прочего мелкого мусора — чтобы не повредить компрессор, манометр и чтобы не снижать равномерность подачи краски на выходе краскопульта.
Насос (если он масляный) перед работой необходимо смазать — в зависимости от конструкции возможны разные варианты, как это сделать
Вся конструкция монтируется на листе ДСП или чем-нибудь подобном, имеет смысл оборудовать платформу парой колесиков и рукояткой для повышения мобильности устройства.
Для тех, кто в пути

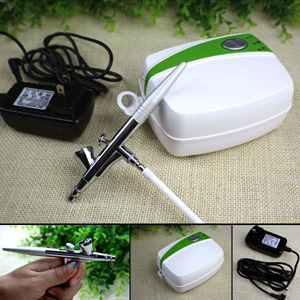

Иногда может возникнуть потребность в аэрографии там, где не то что приличного ресивера, а даже и розетки-то нет. Но поскольку попадают люди в такие места на транспорте, и преимущественно на автомобильном, то есть еще одна, просто до безобразия простейшая возможность для реализации задуманного. В машине, как правило, ничего лишнего не возится. Но использовать автомобильный компрессор для аэрографа ведь можно? Вполне. Да, прикуриватель в машине — это не то же, что розетка дома, компрессор будет без ресивера, шумный, не очень производительный, но работать он будет. А значит, задача успешно решена.
