Генератор ВАЗ 2101

Генератор служит источником электричества для бортовой сети ВАЗ 2101 во время работы силового агрегата. В случае возникновения перебоев с напряжением автомобиль перестает стабильно выполнять свои функции. При определенных обстоятельствах возможно снижение ресурса аккумуляторной батареи или повреждение потребителей. Поэтому генератору следует уделять должное внимание и при возникновении проблем своевременно устранять их.

Внешний вид генератора ВАЗ 2101

Внешний вид генератора ВАЗ 2101

Обзор генератора на ВАЗ 2101

На ВАЗ 2101 применяется генератор Г-221. Он является трехфазной синхронной электрической машиной переменного тока. В конструкции узла имеется встроенный выпрямитель на шести кремниевых диодах. Схема подключения Г-221 приведена ниже.

Схема подключения генератора

Схема подключения генератора

Ознакомиться с основными характеристиками Г-221 можно в таблице, которая приведена ниже.

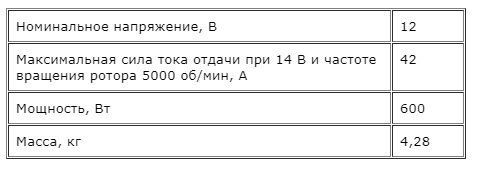

Таблица — Технические характеристики генератора ВАЗ 2101

Технические характеристики генератора ВАЗ 2101

Особенностью генератора ВАЗ 2101 является то, что один из подшипников напрессован непосредственно на вал ротора, а второй поджат в гнезде крышки с помощью резинового кольца.

Трехфазная обмотка статора соединена в «звезду» и имеет вывод нулевой точки. Он служит для запитывания реле контрольной лампы заряда АКБ. Три вывода обмотки подключены к диодному выпрямительному блоку. При этом модуль состоит из двух частей, что позволяет производить ремонт более дешево.

Конструкция генератора

Артикульный номер и стоимость оригинального генератора ВАЗ 2101 и его аналогов

Оригинальный генератор ВАЗ 2101 имеет артикульный номер 21013701005 или 2101370300. Стоимость Г-221 находится в пределах 3500-5200 рублей. При этом в продаже имеется большое количество бывших в использовании узлов. Они продаются по цене от 450 рублей.

Г-221 является весьма хорошим и надежным узлом с высокой ремонтопригодностью. Он способен выдавать лишь 42 А, что было достаточно для машин в штатной комплектации. Установка акустических систем, подогревов и прочих потребителей электроэнергии привела к повышенной нагрузке на узел.

Из-за этого АКБ часто недозаряжается, что негативно сказывается на ее ресурсе. Поэтому владельцы приобретают более мощные генераторы от сторонних производителей. Наилучшие аналоги для Г-221 представлены в таблице ниже.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора ВАЗ 2101

Производитель Артикульный номер генератора Примерная стоимость, рубль
Eldix ELDA2101 2400-2700
Стартвольт LG0101 3200-4000
Motorherz ALR0130WA 3690-3720
Fenox AL11201O7 4400-5200
Lucas LRA00533 7000-7500

Требуемые инструменты

Для замены и ремонта генератора ВАЗ 2101 требуются инструменты, перечень которых приведен ниже.

Таблица — Перечень необходимых инструментов для замены генератора

Наименование Примечание
Торцовый ключ «на 17», «на 19»
Карданчик Для более удобного доступа к креплениям генератора
Вороток С трещоткой и удлинителем
Рожковый ключ «на 10»
Накидной ключ «на 10», «на 15»
Головка «на 17», «на 19»
Мультиметр Для прозвонки цепи
Паяльник Для подсоединения выводов обмоток
Проникающая смазка Для отсоединения прикипевших и ржавых резьбовых соединений
Металлическая щетка и ветошь Для очистки креплений и рабочих поверхностей

Часть работ по замене генератора требует доступа со стороны днища ВАЗ 2101. Поэтому желательно иметь в распоряжении смотровую яму или эстакаду.

Процесс замены генератора на ВАЗ 2101

Для того, чтобы успешно заменить генератор на ВАЗ 2101, рекомендуется следовать пошаговой инструкции, которая представлена ниже.

  • Затормозить автомобиль над смотровой ямой или на эстакаде.
  • Снять аккумуляторную батарею.
  • Отвернуть гайку, которая крепит генератор к регулировочной планке.
Расположение крепления узла к регулировочной планке

Расположение крепления узла к регулировочной планке
  • Снять грязезащитный щиток моторного отсека.
  • Скинуть со шкива ремень генератора.
  • Отсоединить провод от генератора.
Отсоединение провода

Отсоединение провода
  • Отсоединить клеммную колодку центрального вывода.
Отсоединение клеммной колодки

Отсоединение клеммной колодки
  • Сдвинуть защитный колпачок.
  • Открутить гайку, которая фиксирует наконечник силового провода.
Отворачивание гайки

Отворачивание гайки
  • Отвернуть гайку, которая крепит генератор к кронштейну на блоке цилиндров
Гайка, которая фиксирует узел на блоке цилиндров

Гайка, которая фиксирует узел на блоке цилиндров
  • Вынуть болт.
  • Снять генератор и проверить наличие буферной втулки в проушине крышки.
Снятие генератора

Снятие генератора
  • Установить и подключить узел в обратной последовательности.
  • Отрегулировать натяжение ремня.
  • Проверить уровень напряжения в бортовой сети.

Ремонт генератора

Ремонт генератора следует начинать с выявления неисправности. Для этого рекомендуется разобрать узел. Первым откручивается шкив.

Отворачивание шкива

Отворачивание шкива

После снятия шкива следует располовинить генератор.

Процесс разборки

Процесс разборки

Дефектовку каждого элемента следует начинать с визуального осмотра.

Составляющие элементы генератора ВАЗ 2101

Составляющие элементы генератора ВАЗ 2101

При наличии посторонних звуков и заеданий прокручивания вала особое внимание следует уделить подшипникам.

Снятие пластины, которая скрывает подшипник

Снятие пластины, которая скрывает подшипник
Новые подшипники

Новые подшипники
Запрессовка подшипника

Запрессовка подшипника

Слабым местом генератора являются щетки и контактные кольца. При наличии повреждений и следов сильного износа они подлежат замене.

Щетки

Щетки
Контактные кольца

Контактные кольца

Проверка диодного выпрямителя показана на изображении ниже.

Проверка выпрямителя

Проверка выпрямителя
