Что такое обратный молоток для кузовного ремонта авто? Структура, принцип работы. Как сделать самодельный инструмент.

При проведении кузовного ремонта одним из наиболее востребованных инструментов является обратный молоток. Данное приспособление предназначено для выравнивания небольших вмятин на порогах, стойках, арках, именно в тех местах, где нет доступа изнутри салона. Это один из основных инструментов для рихтовки и с ним должен уметь работать каждый мастер занимающийся кузовщиной.

Конструкция приспособления

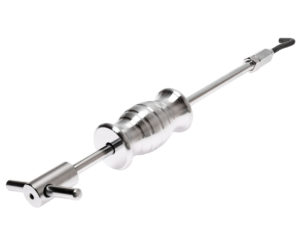

На самом деле по своей структуре обратный молоток для кузовного ремонта достаточно простой. Он состоит из металлического стержня диаметром 10 – 20мм и длиной около 50 см. На этот стержень надевают стальную гирю (втулку), за счет веса и ударов которой происходит постепенное выравнивание поврежденного участка детали.

С одной стороны к стержню крепят или приваривают крюк, с помощью которого можно делать зацеп за приваренные к кузову крепежные петли. С другой стороны приварена шайба, которая не дает гире слетать, и служит отбойником, ударяя об который сила передается в стержень и далее уже металлическая поверхность под этим давлением выравнивается. Если вы покупаете заводской обратный молоток, то к нему обычно в комплекте идут несколько сменных крюков для захвата скоб различной формы. Существуют модификации таких молотков с двумя и тремя втулками, что позволяет контролировать силу удара при выравнивании вмятин.

На рынке представлена и другая разновидность – это вакуумный обратный молоток для кузовного ремонта. С помощью таких приспособлений ремонтируют обширные области вмятин, а предыдущая конструкция годится для мелких повреждений. Тут в качестве зацепа используют присоски, что снимает вопрос предварительного снятия старого лакокрасочного слоя с детали.

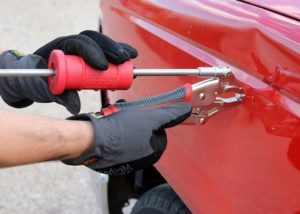

Как работать с обратным молотком?

Технология работ с обратным молотком следующая:

1. Очистка поврежденной области до металла, обычно для этого используют шлифовальную машинку и наждачную бумагу.
2. С помощью споттера к кузову приваривают скобы, в различных местах повреждения, чтобы постепенно можно было вытягивать, восстанавливая форму кузовной детали.
3. За скобы зацепляются крюком обратного молотка.
4. Аккуратными не сильными движениями гири, начинаем медленно выравнивать поверхность, производя удары. Тут главное не перетянуть, чтобы потом не забивать уже выпуклость обратно. Такими постепенными процедурами вытягиваем весь участок поврежденной детали.
5. Снимаем скобы путем срезания или выкручивания.
6. Зачищаем и обезжириваем деталь и можно приступать к нанесению шпаклевки.

Из основных минусов использования классического обратного молотка – это необходимость снятия старого ЛКП, даже если оно не было сильно повреждено. К тому же, как говорилось выше, такой метод подходит лишь для мелких по площади вмятин.

Видео пример выравнивания вмятины обратным молотком.

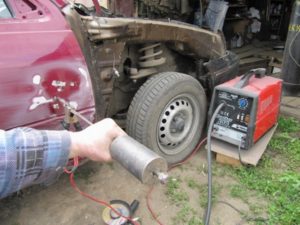

Как сделать самодельный обратный молоток?

Купить такое оборудование можно практически в любом авто магазине, и часто такой молоток идет в комплекте с другим оборудованием, тем же споттером. Но за счет простоты конструкции не составит особого труда изготовить обратный молоток своими руками.

Для начала вам потребуются:

• металлический стержень длиной 50 см и диаметром около 20 мм.
• шайба, или рукоятка, которая будет служить роль отбойника.
• сварочный аппарат и защитные приспособления: очки, маска, спецодежда.
• стальной крюк.
• гиря.
• стальные шайбы, 2 – 3 шт. диаметром 2,5 – 3 мм.

Методика сборки обратного молотка с этих комплектующих следующая:

1. Шлифуем и зачищаем металлический стержень от ржавчины и заусенец.
2. К крюку приварим крепежный элемент с резьбой, а на стерне с одной стороны также протачиваем резьбу, чтобы получилось съемное соединение. Как аналог можно стационарно закрепить крюк с помощью сварки.
3. Проделываем внутри гири отверстие на 1 мм больше чем диаметр стержня, чтобы она свободно ходила по нему. Далее, надеваем ее на стержень.
4. Привариваем рукоятку с шайбой, об которую будет ударяться гиря, передавая тягу на сам стержень.

На этом этап самостоятельной разработки обратного молотка для ремонта кузова авто завершен. Также при желании можно изготовить и вакуумный вариант инструмента. Но тут уже вместо крюков и приваренных скоб, будет использоваться присоска, которая прикрепляется к широкой вмятине и медленно вытягивается.

Напишите, пожалуйста, в комментариях обратным молотком, какого производителя вы пользуетесь, и устраивает ли вас качество проводимых им работ? Заранее спасибо за ответ, это очень поможет новичкам.
